海湾GST-LD-8320/GST-LD-8320A型终端器接线安装技术

海湾GST-LD-8320/GST-LD-8320A型终端器接线安装技术

特点

在非编码火灾自动报警系统中，传统方式都是通过在回路终端连接一只电阻来维持系统的正常

工作，一旦匹配不当将使整个报警系统工作不正常，甚至会产生误报警等问题。GST-LD-8320/ GSTLD-8320A 终端器与 GST-LD-8319 输入模块配套使用，取代了终端电阻，当报警系统输出回路中有现场设备被取下时，GST-LD-8319 输入模块可向控制器报出故障，但不影响其它现场设备正常工作。有效地解决了上述问题，大大提高了非编码报警系统的可靠性。

海湾GST-LD-8320 终端器配接 JTFB-GOF-GST601 型点型复合式感烟感温火灾探测器、JTY-GF-GST104型点型光电感烟火灾探测器及 JTWB-ZCD-G1(A)型点型感温火灾探测器时使用；GST-LD-8320A 终端器

配接 JTF-GOF-GST9713 型点型复合式感烟感温火灾探测器、JTY-GF-GST9711 型点型光电感烟火灾探测器、JTW-ZOF-GST9712 型点型感温火灾探测器时使用。

主要技术指标

（1）工作电压：DC15V～DC28V

（2）工作电流≤5mA

（3）标称电压：DC24V

（4）等效电阻：4.7kΩ

（5）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

 （6）外壳防护等级：IP32

 （7）外形尺寸：

直径：103mm，高：37.5mm（GST-LD-8320）

直径：100mm，高：39mm（GST-LD-8320A）

结构特征、安装与布线

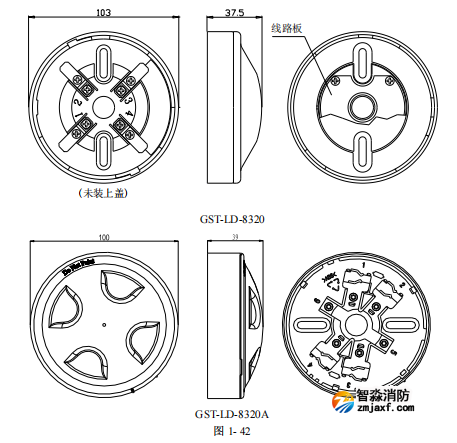

终端器外形示意图如图 1-36 所示：

终端器的安装方法与探测器底座的安装方法完全一样，并可作为底座使用，上面可以安装非编码探测器。作为探测器底座使用时，要将区域总线的正极连接到“1”端子上，区域总线的负极连接到“3”端子上。

注：如果不在终端器上安装探测器，此时需将区域总线的正极连接到“2”端子上，区域总线的负极连接到“3”端子上。

终端器接线详细说明见第一章 3.9 节 GST-LD-8319 输入模块系统构成示意图。

布线要求：采用截面积≥1.0mm2的耐火 RV 或 BVR 线。
