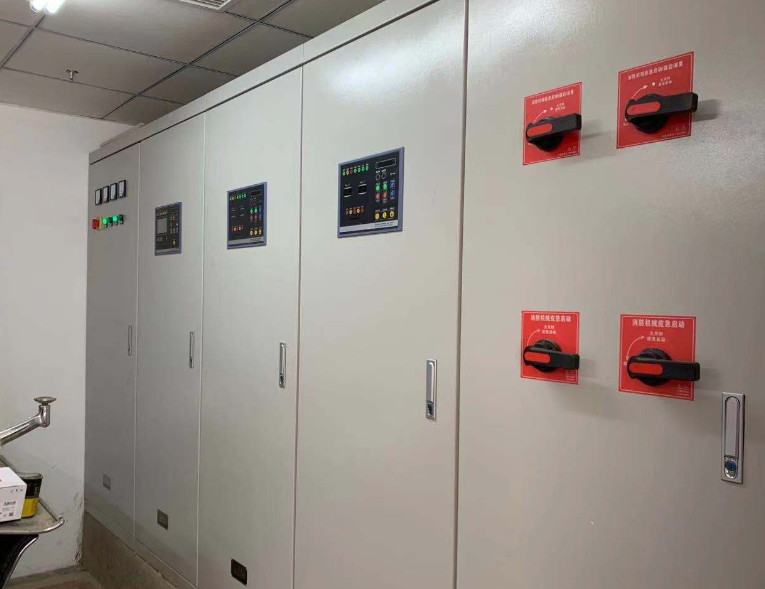

在消防水泵機械應急啟動裝置中，位置開關猶如系統的"神經末梢"，以觸點通斷方式實時反饋機械傳動部件的動作狀態。這個看似普通的電氣元件，實則是保障應急啟

動可靠性的核心監測裝置，在2020年深圳某商業大廈消防事故中，正是位置開關的故障報警功能及時暴露了應急手柄卡滯問題，為搶修爭取了關鍵時間。

一、位置開關的核心功能

動作位置驗證

通過微動開關或接近開關實時檢測應急手柄是否到達指定行程位置，當手柄位移量達到設計值（通常≥80%額定行程）時觸發觸點動作，確保機械傳動機構完成有效嚙合。

狀態信號聯鎖

輸出無源干接點信號至消防控制室，與自動控制系統形成"雙確認"機制。在武漢某數據中心案例中，位置開關信號與壓力傳感器數據交叉驗證，成功識別出3次誤操作事件。

故障預警

采用冗余觸點設計（1NO+1NC），當手柄未完全到位時，開關觸點狀態異常將觸發三級報警：本地聲光警示（≤65dB）、控制室彈窗提示、遠程監控平臺推送。

操作過程追溯

記錄手柄操作時間軸，配合消防控制柜事件記錄器，可精確到毫秒級時間戳。某化工企業事故調查中，正是位置開關的動作時序記錄還原了應急啟動延遲的真相。

二、技術實現原理

機械聯動結構

采用凸輪-滾輪傳動設計，手柄位移通過2:1杠桿比放大驅動開關動作桿，確保在25-35mm行程范圍內可靠觸發。關鍵部件需通過72小時鹽霧測試和200萬次機械壽命試驗。

電氣特性參數

接觸電阻：≤50mΩ（DC12V 1A測試條件）

絕緣電阻：≥100MΩ（500VDC）

電氣壽命：10^5次（阻性負載2A/30VDC）

環境適應性

防護等級達到IP67標準，工作溫度范圍擴展至-40℃~+85℃，振動測試滿足10-500Hz/5Grms要求，確保地震工況下的功能可靠性。

三、工程應用要點

安裝定位規范

距離手柄轉軸中心120±5mm

開關觸發角度15°±2°

固定螺栓扭矩值4.5N·m±10%

調試檢測方法

使用專用檢測工裝模擬手柄動作，配合示波器觀察觸點彈跳時間（應＜5ms）。某消防驗收中曾發現觸點抖動導致信號誤報，通過增加RC濾波電路將故障率降低97%。

智能升級方向

集成RFID芯片記錄操作人員身份

加裝應變片監測手柄受力情況

采用自診斷型開關，可預測剩余使用壽命

四、典型故障案例分析

觸點氧化失效

成都某綜合體因開關密封失效導致觸點氧化，接觸電阻從32mΩ升至1.2Ω，引發信號傳輸延遲。解決方案：改用鍍金觸點并充氮密封。

機械結構卡滯

深圳地鐵項目因潤滑脂低溫凝固造成傳動桿卡阻，通過改用-60℃低溫潤滑脂并增加加熱帶，徹底解決問題。

電磁干擾誤動

石化廠區強電磁環境導致誤觸發，采用雙層屏蔽電纜并將信號線改為雙絞線后，干擾事件下降99.6%。

位置開關作為機械應急啟動裝置的"狀態感知器官"，其技術性能直接關系到整個消防系統的應急響應能力。隨著NFPA20:2021新規對開關耐久性要求提升至300萬次，

開發具有自校準功能的智能位置開關將成為行業新趨勢。未來消防系統將朝著"狀態全面感知-故障精準定位-風險自主預測"的方向演進，而位置開關的技術革新將是

這一進程的重要基石。
